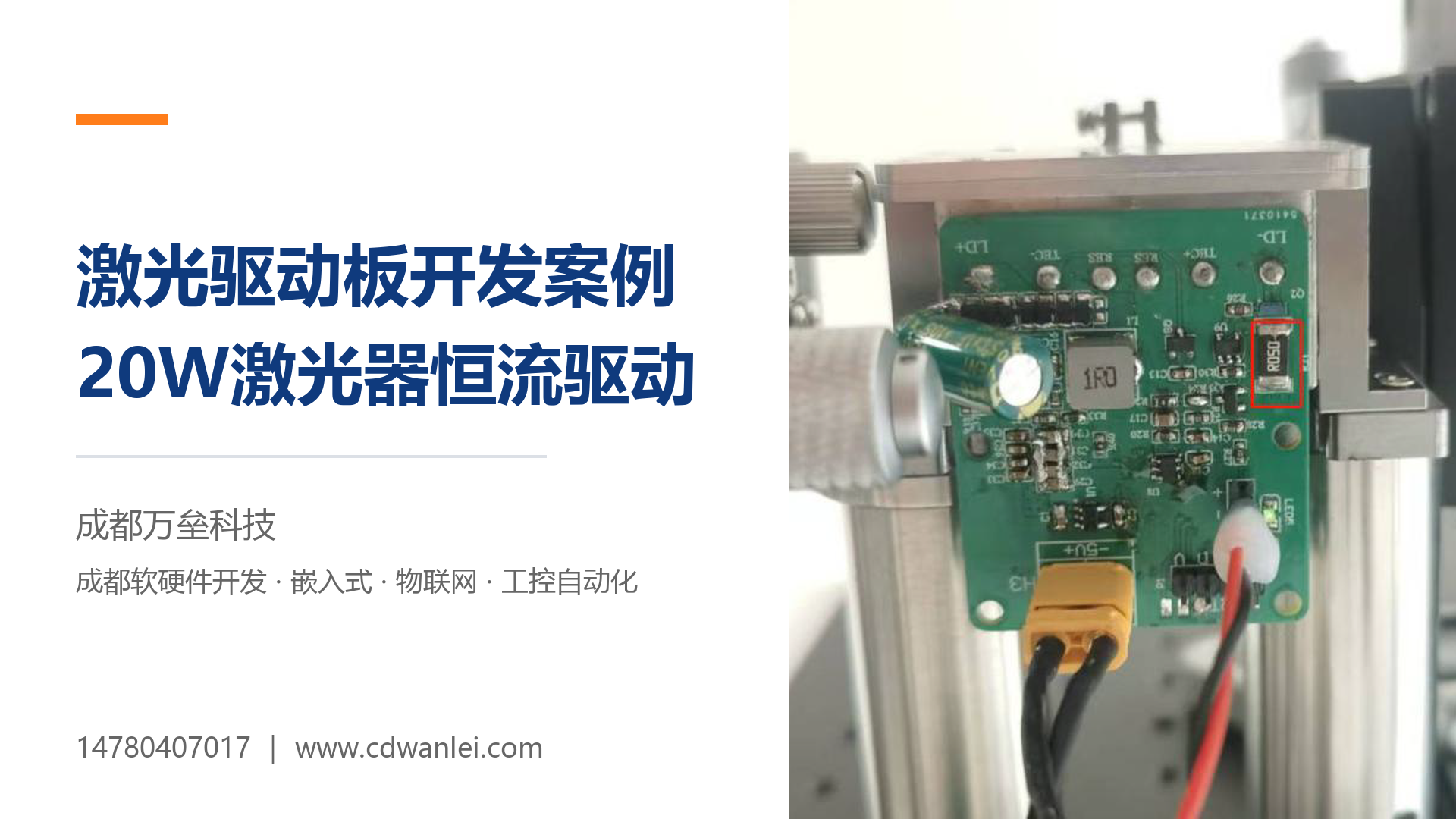

成都万垒科技完成了一款激光驱动板的定制开发，面向功率约20W的激光器：采用恒流驱动方案，驱动电流10A、驱动电压2V；重频与脉宽由外部TTL脉宽调制信号控制，最大重频20,000Hz，最大脉宽20μs，占空比最高限制在40%；同时要求每次点亮激光的上升时间控制在1μs以内。这是一个典型的强电强控项目，对电路功底要求很高。
先说为什么必须恒流驱动。激光器的输出功率主要由流过管芯的电流决定，电压驱动方式下电流不可控，温度变化和器件差异都会让电流漂移，轻则光功率不稳，重则电流过冲损坏激光器。因此方案以恒流为核心：控制环实时采样驱动电流并快速调节，保证在允许的脉宽窗口内电流幅值稳定、波形干净。
设计上有三个要点。第一，大电流回路的寄生电感是上升沿的天敌：10A级别的电流路径必须短而宽，功率器件选型要兼顾耐流与开关速度，退耦电容的位置和容值直接影响电流建立速度。第二，控制侧完全跟随外部TTL信号，重频、脉宽由输入决定，本板不做自由振荡，保证与上位系统的时序严格同步；占空比限制在40%以内，为激光器留出散热余量。第三，保护设计：输出状态监测与异常保护，避免激光器在故障状态下继续加电。
调试阶段最花时间的就是1μs上升沿。我们用示波器加电流探头实测每一版波形的上升沿、过冲与振铃，逐项调整栅极驱动强度、功率回路布局和退耦方案，最终把上升时间稳定压进1μs以内，重频与脉宽在全范围内跟随输入信号无丢步。热设计同样关键：按最大占空比做连续加载老化，确认功率器件温升在安全裕量内。
交付与验收按合同执行：原理图、PCB源文件与代码完整交付；验收用示波器实测上升时间、重频范围、脉宽精度，配合光功率计确认输出稳定性，最后做长时间加载老化考核。这类项目的指标都是硬碰硬的，测得出就是测得出，没有模糊空间。
给有类似需求的客户两点提醒：一是驱动方案要在项目早期和激光器的选型绑定评估，驱动能力和激光器的电流窗口要互相留余量，后补驱动往往要推倒重来；二是TTL控制接口的电平、极性和时序裕量要在联调初期与上位系统书面确认，避免后期因信号规格不符反复改板。
这套驱动方案适合工业标记与加工用半导体激光器、科研泵浦源等需要精确时序控制的场合。如果你有激光驱动、大电流恒流源或快速功率开关方面的开发需求，可以联系成都万垒科技（14780407017）评估方案。
