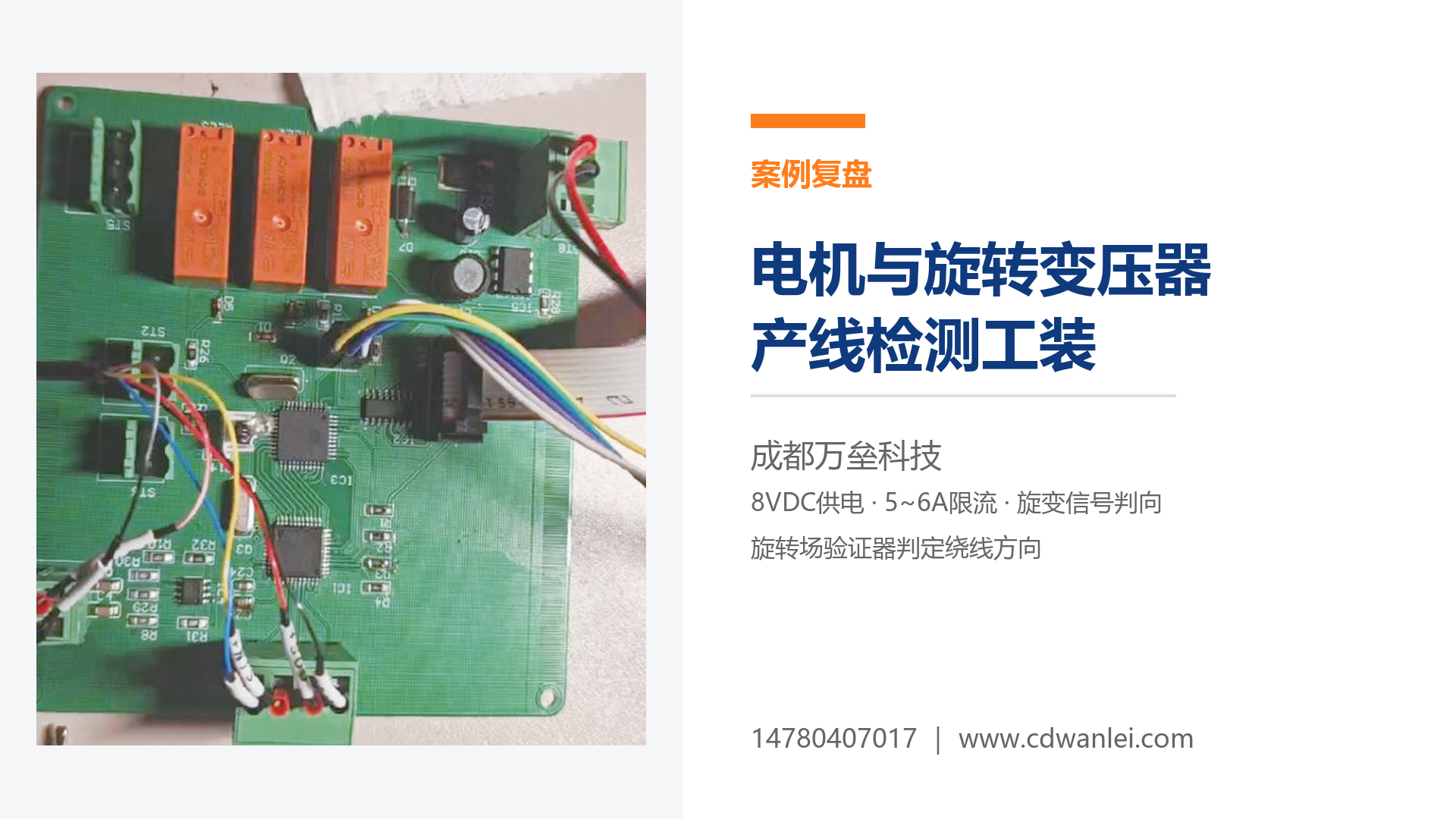

产线上最怕的不是坏件流到后段，而是装配方向装反了却没人发现。成都万垒科技为一家客户交付的电机检测工装（脉冲盒测试项目），解决的就是这个问题：把旋转变压器和电机组装在一起后，用一台测试盒在几分钟内判定转向是否正确、绕组绕线方向是否正确，结果用颜色和数字直接呈现，操作工不需要判断经验。
工装的技术指标与测试逻辑很明确。整机测试：待测设备（含旋转变压器和电机）接入测试盒，电源接UIN与GND，电流限制调至6A，以8V接通电源，数字显示置为1；按下UP键电机正转使主轴驱动器向内移动，若旋转方向与预期一致（依据旋变芯片的信号判断），LED亮绿色、显示数字加1，第六次按下后数字从6回到1；按下DOWN键电机反转使主轴向外移动，方向正确时LED亮红色、数字减1，第一次按下时数字从1变为6。
绕组检测用旋转场验证器完成：将新的无刷直流电机绕组接入测试盒的U、V、W，电源调整为8VDC、5A后接入in与GND，把验证器（一根棍上放置轴承）以轻微角度夹入绕组组件内孔，在测试盒上按下UP键，每次按下时轴承必须向右转一点；如果轴承向左转，说明绕线方向错误。旋转变压器单独检查时，电源接Uin与GND、限流调至5A、8V供电，把定转子金属面放在桌面上，先逆时针转动转子LED应亮红色，再顺时针转动测试箱内LED必须亮绿色，否则说明变压器电缆连接顺序不正确或变压器已损坏。
开发难点有两处。一是判向的可靠性：LED颜色和数字变化必须来自旋变芯片的真实信号，而不是按键的预期值，否则装反了照样显示通过；二是安全边界：绕组和变压器都是带电直测，限流值、按键节拍和异常状态下的输出关断要在固件里做成硬约束，避免操作工误操作时损坏被测件。
交付与验收按产线节拍来定：用已知正确的样机和人为反装的故障件做双向验证，判定准确率、单件测试时间和操作提示是否清晰，是验收的三条硬指标。方案、原理图与源码按合同交付，可按需扩展串口或485输出，把测试结果上传到上位机做批次追溯。
这套工装在产线管理上的价值，其实体现在两个细节上。一是六档循环计数把检测动作固化成流程：操作工必须按满规定次数、每一步都拿到绿色反馈，数字才会走完一轮，想跳步反而做不到；二是颜色语义固定（正转为绿、反转为红），新员工不需要培训判读经验，上岗即能用。对多品种共线的车间，这类工装还能通过更换接线夹具和参数配置复用到不同型号，摊薄单条产线的投入。
这类检测工装适合电机与伺服装配、无刷绕组产线、旋变与编码器来料检验等场景。如果你也在为产线装配防错找方案，可以联系成都万垒科技（14780407017）评估工装开发可行性。
