做多通道电源和信号发生类项目，翻车的多数不是主控芯片选错，而是总线、基准和地线这三样不起眼的地方。成都万垒科技先后交付过485总线级联的多通道数控电源、25路独立可调的多通道信号发生器，以及±42V的多通道脉冲输出电路，本文把反复踩坑换来的经验整理出来。

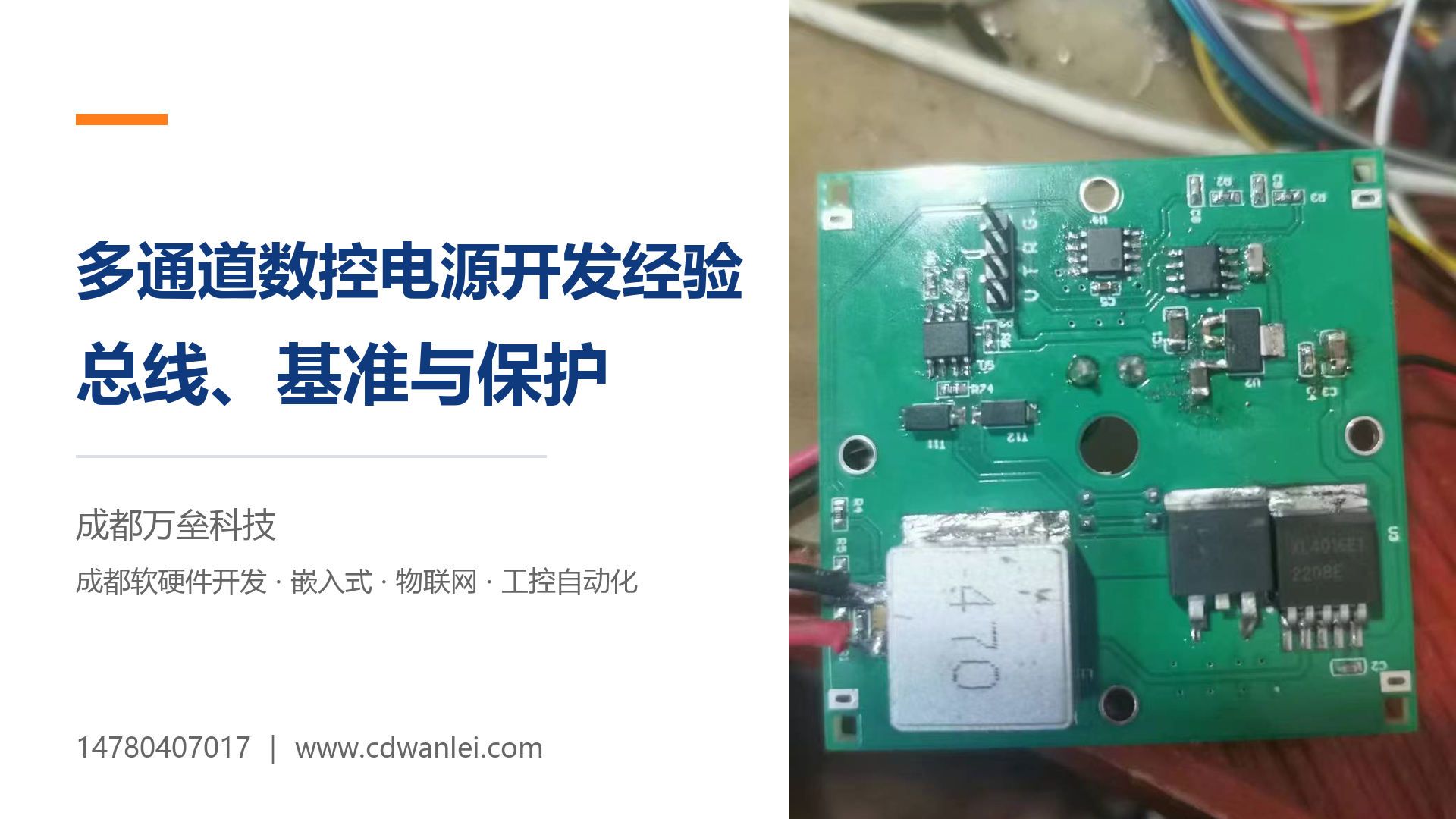

先说总线。数控电源的主体方案是RS485通信：上位机向对应ID的输出板发送电压指令，各小板首尾预留485对接接口，整条总线对外只留一个接口连计算机，每块板独立12V供电。这套结构简单可靠，但要注意两件事：一是每个节点的地址必须出厂写死并留查询指令，现场接线时最怕地址冲突；二是总线偏置和终端电阻不能省，多板级联线长一上来，通信就时好时坏，多半是这两处没做。
再说基准。电压控制路径是DA芯片（如TLC5615）输出电压，去控制DCDC的反馈基准引脚，从而改变输出——数字可控，又保住了DCDC的效率。这条路径的精度天花板在基准源：DA参考电压的温漂、走线上耦合的开关噪声，都会直接反映到输出电压的抖动上。经验是基准单独走线、就近退耦，功率地与模拟地分区处理，别让大电流回路从基准脚旁边绕过去。
信号发生类项目还有自己的指标体系。以交付过的5X5多通道信号发生器为例：25路输出每路电压均方值1Vrms～80Vrms独立可调，步进0.1Vrms，输出电流10mA，正弦与方波可切换；5个通道为一组，同组占空比（1%～99%，步进1%）与频率（1Hz～10kHz，步进1Hz）一致，不同组独立调控。分组逻辑要在固件里做成原子操作，否则调A组时B组跟着抖，客户一眼就能看出来。
脉冲输出类场景（±42V、脉宽100μs～0.5s、频率0～1kHz、6通道DB9）最容易被忽略的是同步信号和保护：同步端跟随输出发出5V TTL脉冲，方便示波器对齐时序；输出短路或超过300mA额定电流时，必须自动停止输出并通过串口向上位机报警，保护器件也保护被测物。触发方式要同时支持内触发（串口指令）和外触发（TTL上升沿），并允许设定触发脉冲数，这类细节决定设备能不能进客户的自动化流程。
验证方法同样是硬碰硬：每台设备用标准表逐通道比对电压精度与步进，总线上挂满节点做长时间轮询通信压力测试，再做短路和超载的保护动作考核。方案、源码与上位机按合同交付，验收数据留档备查。
这套经验适用于测试设备、科研仪器、产线老化电源和多路激励源等方向。如果你有数控电源、信号发生或精密输出方面的开发需求，可以联系成都万垒科技（14780407017）评估方案。
