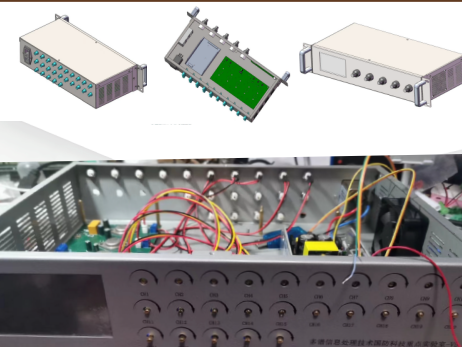

本项目是一台 5×5 多通道信号发生器，共 25 路输出通道，按 5 路一组划分为 5 组，面向需要多路同步激励的测试与实验场景。
输出指标方面，每个通道输出信号的电压均方值可调范围为 1Vrms 至 80Vrms，调节步进精度 0.1Vrms，输出电流 10mA；输出波形为正弦信号或方波信号，且两种波形之间可相互转换；25 路通道中每一路的输出电压都单独可调。
波形参数按组管理：同一组内各通道输出信号的占空比与频率相同，占空比可调范围 1%~99%（步进 1%），频率可调范围 1Hz~10kHz（步进 1Hz）；不同组之间的占空比与频率独立调控。这种设计既满足组内同步激励的需求，又保留了组间差异化的灵活性。
80Vrms 的输出幅度是硬件上的主要挑战，需要高压摆率的放大级与足够的供电余量，同时做好输出保护，防止负载短路或误接损坏设备。10mA 输出电流限制也需要在驱动级做限流设计。
控制系统通常采用主控加多路 DAC 与后级放大的架构，由上位机下发参数并回读状态。交付内容包括信号发生器硬件、固件、上位机控制软件、通信协议与测试记录，并可按需求调整组数、输出幅度或增加同步触发接口。
上位机控制软件通常需要提供组管理与单通道调节两级界面：组级设置频率与占空比，通道级单独设置输出电压与波形类型，并支持参数保存与一键加载，方便重复实验。所有下发参数都应有回读校验，避免界面显示与实际输出不一致。
在安全设计上，80Vrms 的输出必须具备过流与短路保护，并在异常时自动切断输出并上报状态。设备还应具备上电默认安全状态，避免上电瞬间输出不确定电压损坏被测对象。这些保护逻辑会在样机测试阶段逐项验证。
关于波形质量，正弦输出的失真度与方波的边沿质量都会随频率和负载变化。我们会在验收阶段给出不同频率、不同负载下的实测波形与失真数据，让客户清楚设备的适用边界，而不是只看指标表上的理想值。
若实际只需要几路输出，可以按组裁剪通道数，主控与协议保持不变。每组可独立设定频率与占空比，互不干扰。
