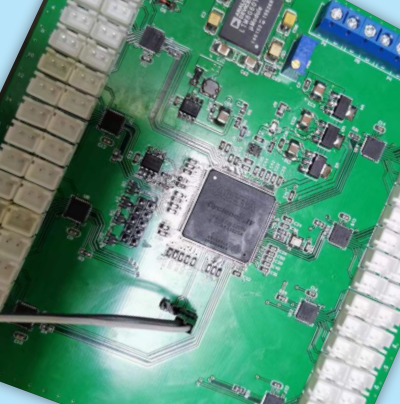

本项目是一块 64 通道数据采集板卡，面向多路模拟信号同步采集的工业与测试场景。客户给出的关键约束包括：供电 24V、采集速率 20ms、整体板卡尺寸控制在 15×15cm 以内，方案上采用 24 位 ADC 配合 FPGA 做并行采样。
24V 供电意味着板上需要完整的电源树设计：先通过宽压输入的 DC-DC 降到系统母线和各路模拟、数字电源，再对 ADC 基准、模拟前端单独做低噪声 LDO 与去耦，避免数字部分的开关噪声串扰到 24 位分辨率的采集链路上。
FPGA 并行采样是这个板卡的核心。相比用 MCU 轮询切换通道，FPGA 可以同时管理多片 ADC 的转换时序、片选与数据读取，把 64 个通道的采样时刻严格对齐，再把打包后的数据流通过高速接口送出。这样在 20ms 的采集周期下也能保持稳定的吞吐，不会因为通道数增加而被总线带宽拖慢。
板卡尺寸限制在 15×15cm 内，对布局提出了实际要求：64 路模拟输入的连接器选型、模拟区与数字区的分区隔离、地平面分割与回流路径都需要提前规划，否则很容易在调试阶段遇到通道间串扰和零点漂移。
交付内容包括原理图、PCB 文件、BOM、FPGA 源码与上位机通信协议说明，并提供样机联调与测试资料，后续可按客户需求扩展到更多通道或调整采样率与接口形式。
在调试过程中，64 通道板卡最容易暴露的问题集中在三类：通道间一致性偏差、长时间运行后的零点漂移，以及高采样率下的数据丢帧。我们的处理方式是在样机阶段先做零输入短路测试与标准源比对，确认各通道基线；再做不少于数小时的连续采集，观察漂移趋势；最后通过 FPGA 侧的 FIFO 水位监控与上位机计数校验来确认没有丢帧。
如果您的项目在通道数、采样率或接口形式上与此相近，可以以此为基线做调整：通道数扩展主要影响 ADC 片数与 FPGA 逻辑资源，采样率提升则会对电源噪声和数据处理带宽提出更高要求，接口可以按需改为以太网、USB 或光纤。
如果项目预算或周期紧张，也可以采用分阶段方式推进：先交付核心采集链路与 FPGA 逻辑，完成基本采样与数据输出；再迭代上位机功能、同步触发与高级分析。分期交付的好处是让客户尽早看到真实数据，也能在早期发现指标是否合理，避免一次性投入后才发现问题。
