本项目是一套数码控制板，供电 24VDC，由左右对称的两块板组成，面向需要显示、按键、通信和灯光控制于一体的操作面板类设备。

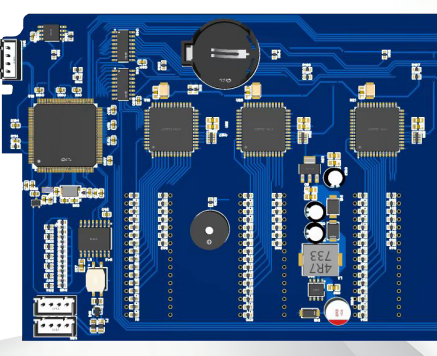

硬件构成上，每块板各有一个外加端子座并考虑外接开关，各自具备 CAN 通讯能力，配备 4 个点阵屏和 5 个按钮（其中一组带 2 个 LED 高亮灯，具体布局见 CAD 图）。右面板另配迷你 USB 接口，插入优盘后会自动识别是否为授权优盘，确认后自动将优盘数据拷贝到本地，数据量约 1M。此外系统可读取扫码器数据。
主控采用 GD32F427ZET6 单片机，并加装纽扣电池作为备用电源，防止突然断电导致数据丢失或时钟复位。这部分需要设计好电源切换电路与充电管理，避免主电源正常时反复消耗备用电池。
灯光控制方面，每块板有 10 个单独的灯和 1 个三色灯带，共 11 组灯可单独控制。实现方式通常是多路恒流驱动配合 PWM 调光，需要在固件中管理亮度等级、渐变和闪烁模式，并控制整体功耗与发热。
交付内容包括左右两块控制板的硬件、固件、点阵屏与按键交互逻辑、优盘识别与数据拷贝流程、CAN 通信协议、扫码接入说明与样机测试记录，后续可按需求调整灯组数量或显示内容。
优盘自动拷贝功能的关键在于识别逻辑与文件完整性。固件需要判断插入的优盘是否为授权设备，确认后按约定的目录结构拷贝数据，并在拷贝完成后做校验与结果提示。拷贝过程中意外拔出时，要能保证已写入部分不损坏，下次插入可以继续完成。
点阵屏与按键的交互逻辑需要与客户的实际操作流程对齐。我们会在开发前先确认菜单层级、按键功能分配与显示内容格式，做成交互说明再实现，避免使用过程中出现操作繁琐或误触的情况。样机阶段会安排实际操作试用并根据反馈调整。
关于 CAN 通讯，左右两块板通过 CAN 交互可以实现状态同步与联动控制，例如一侧按键操作后另一侧同步显示或改变灯效。协议上我们会定义清晰的报文 ID 与数据格式，并预留扩展位，便于后续增加功能。
左右两板对称设计的好处是备件通用，现场维护时只需备一种板子。
