本项目是一套霍尔传感器多节点采集与物联网监测系统，由霍尔传感器电路、数据采集电路和上位机软件三部分组成，面向大量角度测点的集中监测场景。

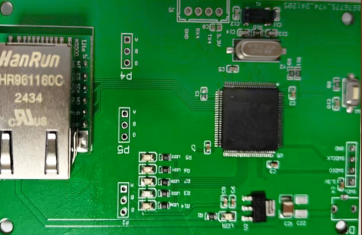

采集电路通过串口总线同时连接最多 100 个霍尔传感器电路，并按轮询方式顺序采集各路输出；每完成一轮 100 个霍尔传感器电路的数据采集后，将数据通过网口发送给上位机。串口总线共 3 根（包含供电，5pin），每根线上有 50 个节点，每个节点连接一个霍尔传感器电路。工程配置上共 150 个霍尔传感器电路、6 个数据采集电路。

上位机软件可通过网络接收不少于 100 台数据采集电路发来的角度数据，并将角度数据存储在本地磁盘数据库中；软件具备图形化界面，可以显示任意一个霍尔角度探头的角度变化曲线，便于对比不同测点随时间的角度趋势。

告警方面，软件会根据某种判据对探头角度数据进行分析，当达到阈值后通过手机虚拟运营商和微信推送向目标手机发送信息，实现无人值守下的异常通知。

上位机软件可在 Windows 7、10、11 系统直接安装运行，无需安装其他运行环境，降低现场部署门槛。交付内容包括霍尔传感器电路与采集电路硬件、固件、上位机软件、通信协议与数据库说明、安装部署文档与测试记录。

系统在交付前会完成节点规模验证：按实际或模拟的 150 个传感器、6 个采集电路接入，测试一轮完整采集的耗时与成功率，并验证上位机同时接收多路数据时的稳定性。只有在规模验证通过后，现场部署才不会出现刷新率不达预期的问题。

微信推送与短信推送的组合可以保证告警到达率。阈值判据、推送频率与接收人配置都做成后台可调整项，避免现场为了改一个阈值而重新部署软件。

关于现场施工，串口总线带供电的方案减少了电源线布放，但对线径与压降提出了要求。我们会根据实际布点距离计算线损，并给出线径建议，避免出现末端节点供电不足导致读数异常或频繁掉线的情况。

若现场节点数较少，总线压力下降后刷新率会明显提升，这一点可以在方案阶段估算清楚。上位机可在 Windows 7、10、11 上直接安装运行，无需额外环境。
