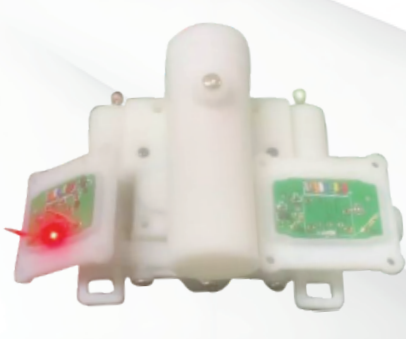

武装训练夜视仪开发

主板功能： 1.主板上连接电池仓的供电触针，链接装一节16340电池的电池仓，输入3.7V 2.主板上连接外置电池盒的供电端子线底座，连接外置电池盒航插接口，输入3.7V 3.主板上的编码开关底座可以直插连接编码开关 4.编码开关可以按压，可以顺时针/逆时针旋转。 5.按压编码开关2秒开机，按压编码开关两秒关机。 6.开机状态下，短按编码器两次，开启红外补光灯，供电板LED常亮，再短按两次，关闭红外补光 灯，供电板LED熄灭。 7.开机状态下，短按编码器五次，开启光敏电阻强光检测断电保护功能，供电板LED闪烁三次后熄 灭。即光敏电阻检测到环境亮度超过30lux时，自动断电，环境亮度低于30lux时，自动恢复供电。再 短按编码器五次，关闭强光断电保护功能，供电板LED闪烁五次后熄灭。如果开启/关闭强光断电 保护功能时，补光灯为开启状态，即供电板LED常亮，则仅闪烁，闪烁后LED不熄灭。 8.开机状态下，旋转编码器开关，可以调节供电板电位器接口的电位器，从而控制输入用电器电压 大小。逆时针旋转增大，顺时针旋转减小。 9.主控使用STM32L151C8T6A 10.主板有稳压，过流保护，短路保护，电池反接保护 11.主板上有用于测试/检测电路的接口，用于产品组装前检查电路板。 12.主板连接红外补光灯的端子线底座连接红外补光灯 13.主板连接光敏电阻的端子线底座连接光敏电阻 14.主板连接供电板的端子线底座连接供电板 15.主板上新增一个2P端子线底座，用于连接视频信号输出接口，端子线底座连接供电板电位器四针 接口的其中两针 16.取消原先主板上的陀螺仪 17.主板尺寸、形状和原板保持一致 18.主板下方电池仓两侧位置有磁铁，磁铁上方主板位置的元器件要不受磁力影响 供电板： 1.供电板触针输出电压2.8～2.9V 2.供电板LED和供电板触针的距离、位置和原板保持一致 3.供电板增加霍尔磁性开关，可以让镜筒实现上翻断电（离开主板下方位置的磁铁断电，接近磁铁 恢复供电） 4.供电板电位器接口，保留之前的三孔接口，并新增四针孔接口 5.供电板电位器四针接口的其中两针，连接主板视频信号输出端子线底座 6.供电板的高度可以适当放大，因为要更改成四针的电位器接口
